小型自动选择波峰焊机T-550特点

选择型喷助焊剂：用户根据PCB结构，编辑程序，规划助焊剂喷涂的X-Y运动路径。

优点：各焊盘助焊剂量可控，同时节约助焊剂、减少过量助焊剂对板的污染，节省工艺时间。

选择型喷锡焊接：按照用户的程序路径X-Y-(Z)，选择性地对PCB进行焊接.

优点：各焊点焊锡时间、喷锡高度、脱锡方向独立可调。

氮气系统：配氮气压力调整、流量控制、提前加热、氮气帽。（选项）

优点：氮气提高了液态锡的润湿和流动性；提前加热，避免了水汽引起的锡珠；氮气也减少了锡氧化量。

设备操作：单人（或机器人）取放板操作。

优点：可人机协同，机器在焊板同时，人员可同时插件、检查修补、从夹具中取放板。

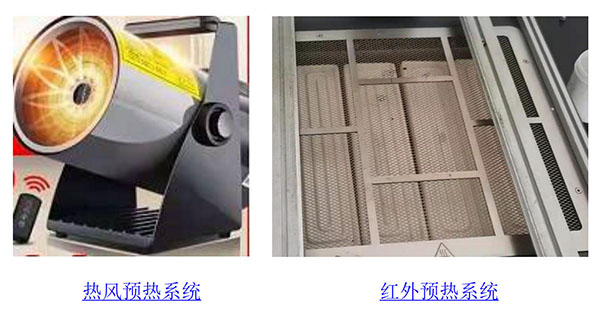

预热：预热温度、预热时间、预热路径程序可调，用户可灵活运用红外+热风预热工艺；

优点：节能高效，工艺数字化。

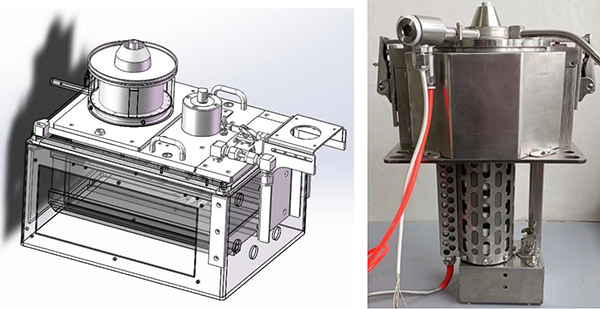

锡炉：专利方形喷嘴设计，炉胆防腐处理；高温电机驱动，全封闭叶轮，低矮设计；可选电磁泵锡炉。

优点：效率高，锡容量25KG，熔锡时间40分钟，单班氧化量0.2KG。

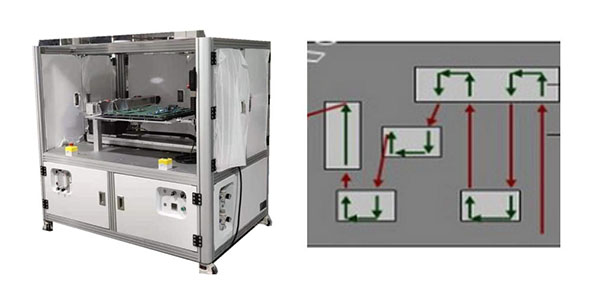

机械手+运动控制：PCB相对锡炉的运动，采用X-Y-(Z)直角机械手，伺服/步进马达驱动；滚珠丝杆+直线导轨方式；运动控制卡，路径和加减速度控制。

优点：运动精度±0.02mm，平稳可靠，长期稳定。

编程器：可灵活进行程序的复制、编辑、保存；喷助焊剂和焊锡共用同一程序。

优点：系统可存储1000组用户程序，编写一个新程序1分钟可完成。

小型自动选择波峰焊机T-550参数

基板尺寸：50*50—600*550mm

机器工作模式：单人离线操作Singlepersonofflineoperation

助焊剂涂覆：选择性喷雾Selectivespray

助焊剂槽容量：2L

预热方式：热辐射和热风

电源：1PAC220V50Hz+N+G，3KW

净重：450KG

外型尺寸：1600（L）*1150（W）*H1602（H）mm

锡炉容量：25Kg

锡炉加热：2KW，室温-400℃，Roomtemperature-400℃

喷锡高度：0--15mm

焊接方式：Selectivewelding

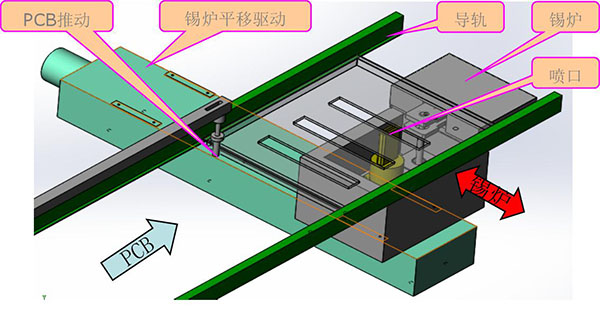

运动方式：锡炉固定PCB移动，TinstovefixedPCBmove

控制方式：运动控制卡+编程器，Controlcard+programmer

整机启动功率：3.5KW

正常运行功率：1—1.5KW
