SMT整线中常用的周边设备有哪些

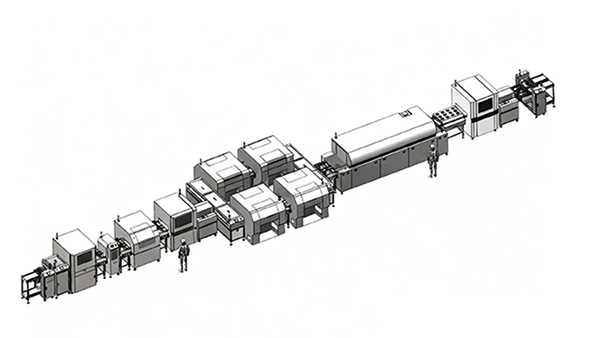

随着SMT主设备的持续迭代升级，SMT周边设备也在不断更新完善。下面为大家介绍SMT生产线中常用的周边设备类型。

1、SMT全自动上板机

上板机又称送板机、上料机，安装于SMT生产线的起始端。它可接收下位设备发送的需板信号，将PCB板自动输送至后端设备，实现全自动上板操作，能显著减少人工投入。

2、接驳台

接驳台主要用于SMT生产线各设备之间的连接，同时也可用于PCB板的缓冲暂存、辅助检验测试，以及电子元件的手工插装作业。

3、SMT全自动下板机

下板机也叫收板机、下料机，设置在SMT生产线的末端位置。工作原理是接收上位设备的信号后，将PCB板有序推入料框内完成收纳，实现自动收板功能，有效降低人力成本。

4、SMT叠板机

叠板机别称层叠式送板机，用于SMT生产线的源头环节。它通过轨道上方的结构承托PCB板，当接收到下机位的需板信号后，板体两侧的刀片会将PCB板推至传送皮带并送出，实现自动上板。层叠式上板方式既快速又稳定，除自动上板外，还可实现直通功能，当作接驳台使用。

5、NG缓存输送机

NG缓存输送机的功能与多功能缓存机相近，同样用于AOI/SPI等检测设备后的NGPCB板缓存。它依据检测设备给出的NG/OK信号，对NG板进行顶升缓存处理，而OK板则正常输送至下一工序。

6、NG/OK收板机

NG/OK收板机安装在AOI检测设备之后，根据AOI设备反馈的NG/OK信号，将不合格的NG板与合格的OK板分开储存，实现智能化收板，降低人工分拣成本。

7、暂存机

暂存机又称储板机，应用于SMT生产线中工作速度存在差异的设备前后端，起到暂存缓冲的作用，避免因PCB板堆积导致损坏。

8、吸板机

吸板机安装在SMT生产线的源头，集成了升降平台、真空吸附系统、平移传动机构与轨道传输四套核心系统。它能将堆叠的裸板通过真空吸附方式平移至接驳轨道，再输送至后端设备，实现自动上板。该设备可与上板机配套使用，也能单独作为裸板收板机运作。

9、吸送一体上板机

吸送一体上板机融合了自动上板机与吸板机两种设备的上板功能，由料框上板和真空吸板上板两部分结构组成。两种上板模式可灵活切换，操作便捷且实现“一机两用”，既适用于单面板的上板作业，也可满足双面板的上板需求。

10、翻板机

翻板机用于SMT生产线的双面制程环节，可实现自动翻板操作。通过将PCB板翻转180°，使板体反面能够进行后续作业，大幅减少人工翻转的工作量。

11、多功能缓存机

多功能缓存机主要用于SMT生产线中AOI/SPI等检测设备之后，承担NG（不合格）PCB板的暂存与返修辅助工作。它能根据AOI/SPI检测设备反馈的NG/OK（合格）信号，将NG板输送至本机上层的NG处理轨道，等待人工确认处理；OK板则直接输送至下一生产工序。

12、平行移载机

平行移载机又称平移机、移载机，用于SMT生产线中单轨设备与双轨设备的连接，可实现“二合一”“三合一”“一分为二”的衔接功能。典型应用场景是单轨贴片机与双轨回流焊之间的连接，通过平行移载机可让两条SMT生产线共用一台回流焊设备，有效节省人力、物力及电费开支。
