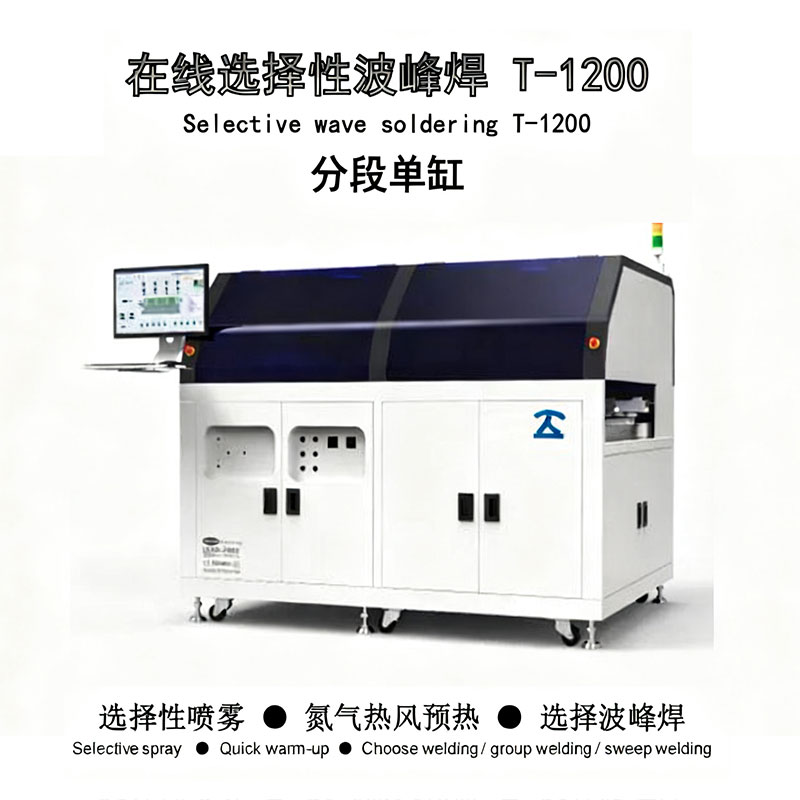

在线式选择性波峰焊T-1200

在线式选择性波峰焊T-1200

在线选择性波峰焊T-1200特点：选择性喷雾、氮气热风预热、选择波峰焊

一、设备工艺结构

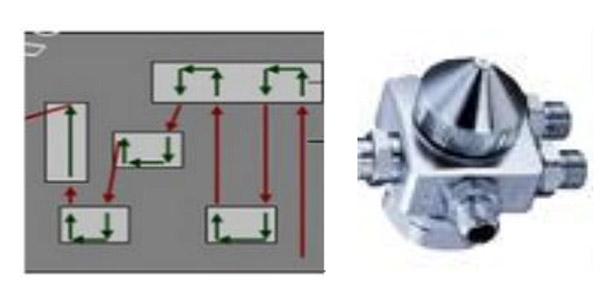

1、选择性喷雾

助焊剂喷嘴，程序路径X-Y移动，焊接部位喷涂助焊剂。

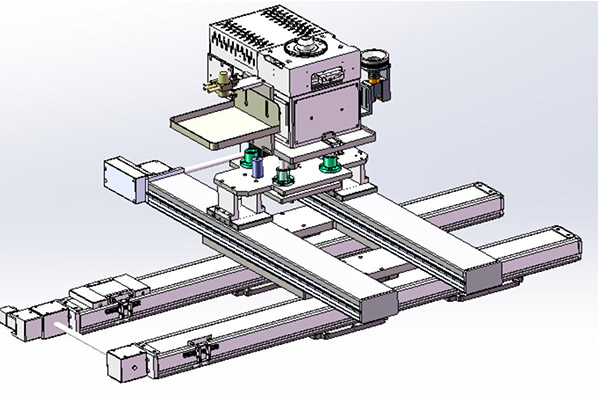

2、选择性波峰焊接

锡炉的X-Y-Z移动，防尘设计;运动控制配工业电脑，视觉编程系统。

3、锡炉

机械泵加锡16Kg;电磁泵加锡8/16公斤可选。

二、设备结构

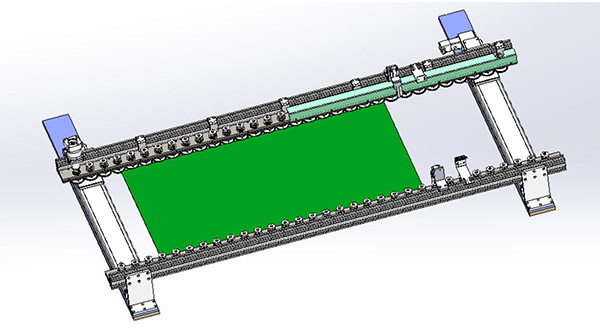

1、传输系统：双列滚轮结构，轨道宽度电动可调

2、软件操作：工业电脑控制，视觉编程系统。

三、选择性波峰焊T-1200设备参数

PCB尺寸：L150*W50---L600*W600(mmm)大板适用

耗电量：启动功率5KW，正常工作2-3KW

排风量：3m3/min，排风管∮150mm2套

设备电源：标配3∮380V6Kw+N+G

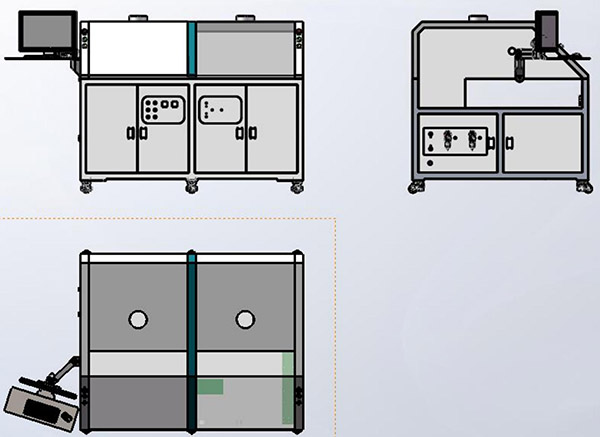

设备尺寸：L1900*W1500*H1650m

传输系统：滚轮式传输，轨道宽度50-600m自动可调平稳，调宽方便

喷雾系统：雾化阀/点射阀;选择性喷雾节省助焊剂

预热系统：标配下红外;上热风可选节能高效

焊锡系统：机械泵16Kg/电磁泵8Kg/电磁泵16Kg可编程选择性焊

喷嘴规格：圆嘴$3mm--12mm，可选异性嘴高效节能

编程方式：视觉+在线电脑编程氧化少

控制系统：工业电脑+视觉编程方便

氮气耗量：2m³/H
