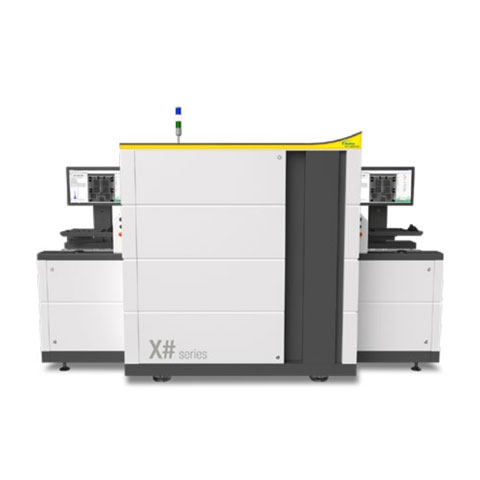

诺信Matrix X#平台系列是一种在线式自动化X射线系统，涵盖范围广泛的AXI应用。这是一个灵活的平台，具有极其灵活的使用领域，取决于应用程序的要求。可检查的应用范围包括丝焊、大型SMT板、大功率电子模块的组件级别检测，及最终组装模块。

NordsonMATRIX系统解决方案提出了模块化的检测念。该平台可在一个系统中采用多达4种先进技术:具有专利的Slice-Fitter-Technique(SFT，分层过滤去重叠)技术的垂直X光检测(2DZ)、倾斜X光检测技术(2.5D)和3DSART(同时代数重建技术)。

诺信Matrix 3D Xray检测设备功能和优势

灵活的AXI系统，可用于在线或离线自动化检测

微焦斑X射线灯管(闭管/免维护)，多轴可编程同服马达传动系统，配有数字CMOS平板探测器

自动灰阶几何及校验

灵活配置:可提供在线Passthrough模式或同侧进出板

配置配置条码扫描枪后可进行条码读取及机种选择客制化的MES平台提供了完整的追踪系统接口

检测和制程控制软件

多核处理器的工控机配置

Windows10平台

MIPS检测平台

先进的检测算法库

支持CAD导入以生成自动检测列表

同时代数重构技术(3DSART:仅限x3#)

自动树形判断(ATC)功能用于自动生成检测策略离线编程软件用于AXI程序生成、调试、模拟及提供缺陷参考图片

验证和工艺控制

MIPS_Verify提供闭环复判模式

MIPSProcess提供实时SPC功能

X#-系列高功率配置应用

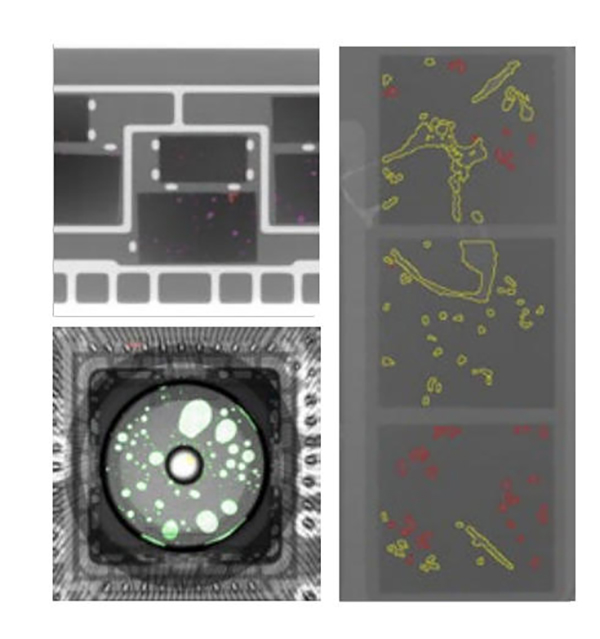

大功率混合电路(空洞)和电池检测

电子生产行业的独一无二的高级算法库，特别适用于电源混合电路和电池组件。

特殊的大功率设置可穿透密致材料。

为大功率混合电路空洞检测特制的算法

高端的散热单元工艺检测

焊接空洞检測

电池检测:测量阳极-阴极突出和层数

诺信Matrix 3D Xray检测设备规格：

尺寸:1775mm高)x3100mm宽)x1760mm深)

重量：2.800kg

安全操作温度：15°至28°C为最佳，20°至25°为C级

功率消耗:最大6KWW

输入电压要求:400VAC,50V60H23相，16A/208VAC，5060Hz3相，25A

诺信Matrix 3D Xray检测设备检查速度

2D垂直检测：最多每秒3-4个视图

2.5D倾斜检测：最多每秒2-3个视图

3DSART检测：最多3秒/FoV

诺信Matrix 3D Xray检测设备参数：

最大板子尺寸:510mmx410mm

最大检测区域:480mmx410mm

最小板子尺寸：100x80mm

样品厚度：0.8-10mm

最大板子重量:10kg

料视角度范围:0-25度

对象解析度：低至6um像素
