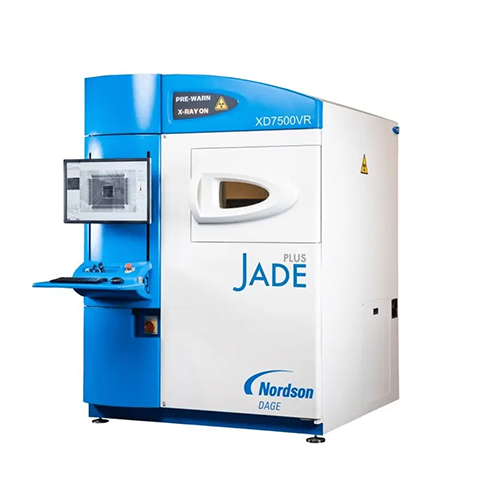

DAGE XD7500VR Jade Plus X-RAY检测仪

DAGE XD7500VR Jade Plus X-RAY检测仪

设备品牌：Nordson

设备型号：XD7500VRJadePlus

设备产地：中国

XD7500VR Jade Plus X-RAY检测仪优势

1、NordsonDAGE新一代开放、透射式X光管

2、特征分辨率<0.95um

3、在最高160KV管电压，3W标靶功率时仍可达到次微米级特征分辨率

4、使用NordsonDAGE133万像素，10帧/秒的CMOS平板探测器，可实现实时模式影像增强功能，且使用寿命长

5、2000倍几何放大倍率，7500倍系统放大倍率最大样品尺寸:29"x22.8"(736x580mm)

6、保持放大倍率不变的情况下最大可达到65度倾斜角

7、24"TFTLCD显示器

8、自动检测功能不需具备任何编程技巧

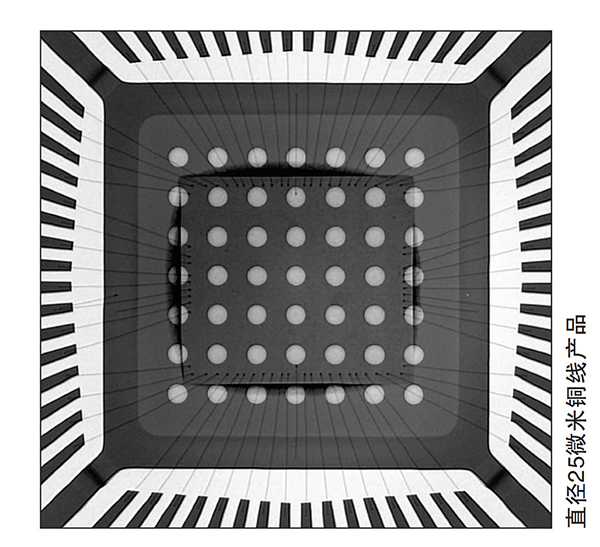

9、高清晰实时影像

10、微CT选项

JadePlus采用开放式X射线管，钨丝可更换，最高在3W功率下可达1um特征分辨率。X射线检测系统适应场变化的高性价比生产性设备平台

NordsonDAGE，是唯一一家专门专注于X射线电子检测的公司，提供NordsonDAGEXD7500VRJadePlusX射线检测系统，该系统使用最新平板探测器技术，可提供市场主导型，高效的清晰实时影像的产品检测。高规格的系统配置，比同类竞争者更为优越。NordsonDAGE开放、透射式X光管具有使用寿命长的灯丝技术，配备133万CMOS平板探测器，使得该系统在实时的高放大倍率，高解析度X影像技术。

领域具备最高性价比，X光管设计在底部，通过等中心线设计操作平台的移动和影像探测器的倾斜，所有的控制可通过软件简单的点击操作完成，不需要摇杆操作。如此可实现产品的安全无碰撞检测。所有的功能可以简单快捷进行自动检测，而不需要进行复杂的编程技术。

XD7500VR Jade Plus X-RAY检测仪系统参数

1、2,000倍光学放大倍率(7.500倍系统放大倍率)

简单，无碰撞，高放大倍率，高解析度检测系统:

在倾斜角度下检测同样具备上述特点

无摇杆，鼠标点击操作

2、NordsonDAGEVR950新技术、开放、透射式X光管

所有电压均可达到<0.95微米特征分辨率

最高电压160KV，标靶功率:3W

灯丝组件使用寿命长

自动稳压光管

3、最大样品检测尺寸:29"x22.8"(736x580毫米)

最大检尺寸:20"x17.5"(508x445毫米)

达65度倾斜角检测

测试点360度环绕旋转检测

等中心操作平台结构保证了可视范围内的影像分辨率

使用寿命长的133万像素(1536*864像素比)CMOS数字探测器

10帧/秒的全息“实时”影像成像系统

实时影像增强功能

16位数字影像处理系统

防震动控制处理

24"TFTLCD操作显示器

NordsonDAGEX射线影像操作软件包含如下功能:

自动或手动进行元器件失效分析，包括BGA和QFN

简单快捷制作稳定的自动检测程序

贯穿孔填充百分比计算

精确的测量功能

可自动或手动测量芯片内气泡比例

专利的X影像导航图，方便定位缺陷位置

使用简单，无需复杂的摇杆操作

外壳全封闭式铅屏蔽安全系统

X射线辐射泄漏量<1uSv/hr

符合所有的国际标准

Windows1064位操作系统

XD7500VRJadePlusX射线检测系统系统

尺寸:57x67x77.5(宽x长x高)

尺寸:1450x1700x1970mm(宽x长x高)

系统质量:1950千克(4300磅)

最大样品重量:5千克

电源:单相200-230伏,16安培

最大功率:1000瓦

XD7500VR Jade Plus X-RAY检测仪主要特点及参数

X射线灯管:开放式透射管

特征分辨率:0.95um

靶功率:3W

帧率:10fps

数字图像处理:16bit

放大倍率:7500X

电压:30-160KV

分辨率:1.33MP
