哪些因素会影响SMT印刷机的印刷质量?

发布日期:2024-06-24 浏览量7

哪些因素会影响SMT印刷机的印刷质量?

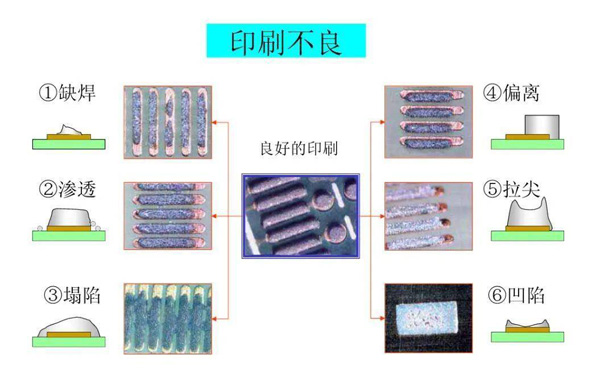

SMT锡膏印刷工艺属于SMT工艺的前端部分,及其重要, 可以说是整个SMT工艺过程中的关键工序之SMT贴片过程中大概70%以上的缺陷都或多或少与锡膏印刷有关,多层PCB板上的问题更加显著。锡膏印刷工艺中常见的缺陷有锡膏印刷不足、拉尖、塌陷、厚度不均、渗透、偏移等,继而引发元器件桥连、空洞、焊料不足、开路等不良情况的发生。

锡膏印刷机产生不良的因素


然而,锡膏印刷过程中常遇到的问题,如印刷不足、拉尖、塌陷等,往往让不少企业感到头疼。今天,我们就来深入探讨一下影响SMT锡膏印刷质量的因素,并探讨如何改进,以助您的印刷工艺更上一层楼。


一、模板(钢网)的选择
模板的材料、厚度、开孔尺寸和制作工艺都是影响印刷质量的重要因素。例如,模板的精度和耐用性、开孔的一致性都会直接影响锡膏分布的均匀性和一致性。此外,模板的清洁度也不容忽视,任何残留物或杂质都可能导致印刷不良。


二、焊膏/红胶的质量
焊膏的黏度、成分配比、颗粒形状和均匀度等特性都会影响印刷效果。不同的焊膏可能需要不同的印刷参数,如刮刀压力和印刷速度,以达到最佳印刷效果。同时,焊膏的保质期和使用状态也是影响印刷质量的关键因素,过期或受到污染的焊膏可能导致印刷不良。


三、印刷机的性能
印刷机的精度、性能和印刷方式等都会直接影响印刷质量。例如,印刷机的重复精度、印刷速度和印刷压力等参数都需要精确控制,以确保印刷的稳定性和一致性。此外,印刷机的维护和校准也是确保印刷质量的重要措施,如果设备存在故障或偏差,可能会导致印刷不良。


四、刮刀的选择与调整
刮刀的硬度、刮印压力、刮印速度和角度等参数都会影响印刷质量。合适的刮刀参数可以确保锡膏或红胶均匀分布在焊盘上。同时,刮刀的磨损和清洁度也会影响印刷质量,因此需要定期更换和清洁刮刀。


五、印制电路板(PCB)的质量
PCB的平整度和阻焊膜的质量都会影响印刷质量。如果PCB不平整或有阻焊膜残留,可能会导致印刷不良。因此,在选择PCB时,需要确保其质量符合生产要求。


六、环境控制
工作环境中的温度、湿度和清洁度等都会影响印刷质量。例如,过高的温度可能导致焊膏流动性增强,而过低的温度则可能导致焊膏固化不良。因此,需要保持工作环境的稳定和清洁,以确保印刷质量的稳定。


七、操作人员的技能
操作人员的技能水平、工作态度和操作规范性也会影响印刷质量。不正确的操作可能导致印刷参数设置不当或设备损坏。因此,需要加强操作人员的培训和考核,提高其操作技能和规范性。

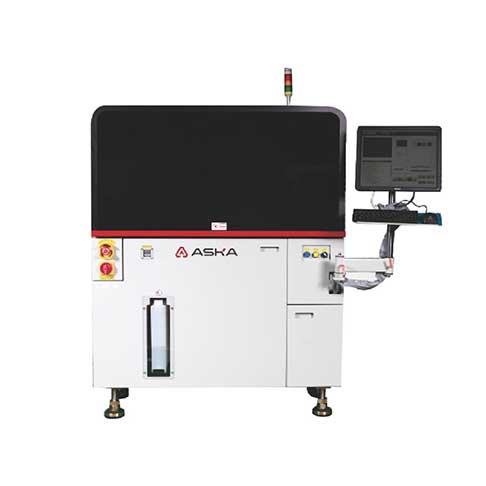

锡膏印刷机


所以,要提高SMT锡膏印刷机的印刷质量,需要从多个方面进行综合管理和控制。通过选择合适的模板和焊膏、调整和优化印刷机参数、定期维护和校准设备、保持工作环境的稳定和清洁以及加强操作人员的培训和考核等措施,可以提高锡膏印刷的质量和稳定性,为整个SMT生产流程的稳定性和产品的可靠性提供有力保障。
